產品描述
氣霧化粉末基于硝酸催化脫脂系統并可直接用于注射成型的原料顆粒，用于生產304L奧氏體不銹鋼燒結件
產品規格
|
項目 |
單位 |
規格 |
測試方法 |
|
MFI |
g/10min |
>600 |
ISO1133 |
|
燒結密度 |
g/cm3 |
>7.8 |
ISO3369 |
燒結后的典型成分
|
C % |
Cr % |
Ni % |
Mn % |
Si |
Fe |
|
0.03 |
18~20 |
8~11 |
<2 |
<1 |
Balance |
標準制程
適用于熱塑性樹脂的標準注射成型機，基于硝酸催化脫脂系統
燒結件典型特性
抗拉強度 ≥ 500MPa
典型燒結硬度 HV100~150
延伸率 ≥ 40 %
Oversizing factor * 1.162~1.168(Sintering Density 7.9@1380℃)
* Oversizing factor的確定基于客戶制程條件（尤其是燒結溫度），僅供參考！

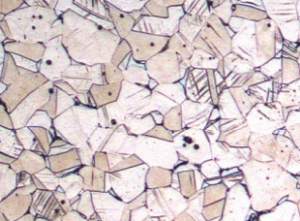

典型微觀組織
304L，1380 °C燒結，Ar氣氛
注射成型
|
各段溫度 |
1區 2區 3區 射嘴 180°C 185°C 190°C 195°C |
|
模具溫度 |
90~125°C |
|
螺桿轉速 |
50 r/min |
|
注射速度 |
10 cm3/s |
|
成型壓力 |
900 bar |
|
保壓壓力 |
900 bar |
|
保壓時間 |
0.1~3s |
* 以上為參考成型條件，由于成型機臺和模具的差異，成型條件應作相應調整，但務必確定各區實際溫度不得高于200℃，否則會極大降低原料的使用壽命，并對原料特性造成不可逆的損害*
催化脫脂
建議使用濃度為98%發煙HNO3，催化脫脂溫度110~145°C，當生坯最低脫脂率達到7.1%時，可以終止脫脂制程。
燒結
典型燒結周期如下：由室溫以5K/min升到600°C，持溫1小時，再以5K/min升到1380°C，持溫3小時，然后隨爐冷。
